Техническая информация о системе Tornado

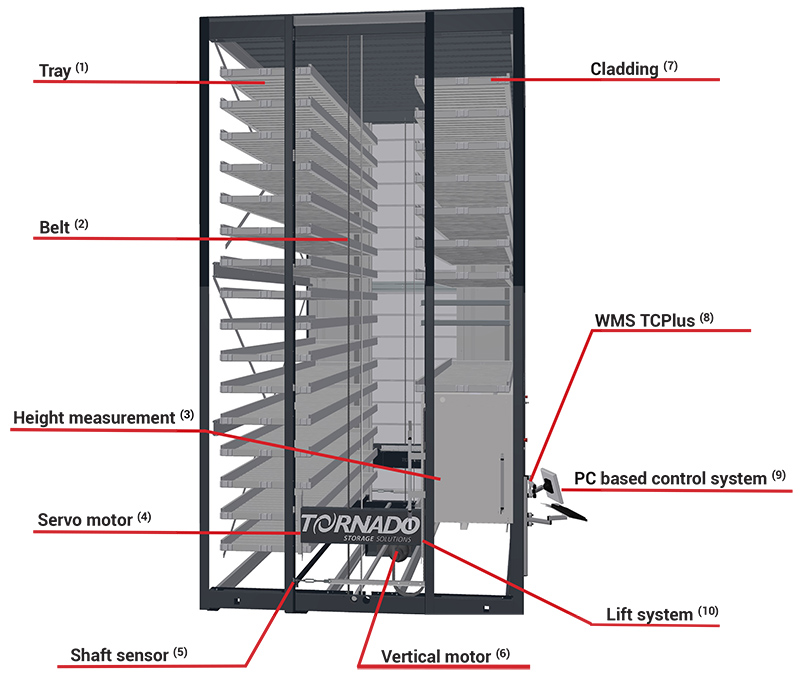

Technical Information - Tornado Storage Machine

1. Tray / Полка

Tornado Tray - Gonvarri Machines

Фиксированное положение полок (FTP) или положение полок, оптимизированное по высоте (HOT). Tornado и другие автоматизированные системы хранения работают наиболее эффективно и экономят пространство, когда система спроектирована таким образом, что на каждой полке хранятся товары одинаковой высоты. Если на полке находятся товары разной высоты, то система размещает полку по самому высокому товару и остается много неиспользованного места.

В режиме HOT система вынуждена резервировать дополнительное свободное пространство для хранения и правильного функционирования – для того, чтобы учесть изменения высот товаров, системе требуется больше свободного места для хранения.

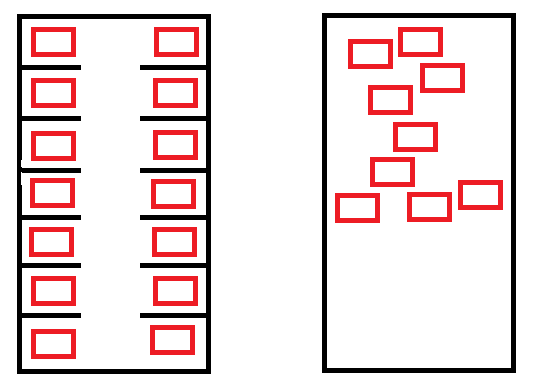

 FTP - пример организованной парковки        HOT - неорганизованная парковка

«Большая» полка» в сравнении с «Окном выдачи с несколькими полками (Multi-tray

«Большая» полка в системе Tornado позволяет собирать на 20-35% больше товаров за раз, что ускоряет процесс комплектование заказов на 20%. Большая полка обеспечивает превосходную эргономику по сравнению с большинством систем с несколькими полками. Это также уменьшает нагрузку на саму систему и необходимость в техническом обслуживании. С большим лотком производительность Tornado увеличивается, а необходимость в большем количестве машин на складе – уменьшается.

Программное обеспечение Tornado TCPlus Warehouse Management Software оптимизирует процесс комплектования заказов, стараясь всегда доставлять требуемые товары из ближайших локаций – существует большая вероятность, что часть товаров из заказа находятся на одной полке, что сокращает время подбора.

«Окно выдачи с несколькими полками» дает возможность одновременно доставить две полки в окно выдачи на разные уровни. Во время подбора товаров с первой полки, расположенной в окне выдачи на первом уровне, лифт размещает следующую полку за окном выдачи на заданной высоте второго уровня. После завершения работы с первой полкой вторая полка перемещается на второй уровень в окно выдачи, а первая полка извлекается.

ПРИМЕЧАНИЕ !
Для более эффективного использования функции «подача нескольких полок», время нахождения полки в окне выдачи должно превышать 20 секунд! Если полка находится в окне выдачи меньше времени, время ожидания для смены полок может быть больше, чем в стандартной конфигурации с одной полкой в окне выдачи.

2. Belt / Ремень

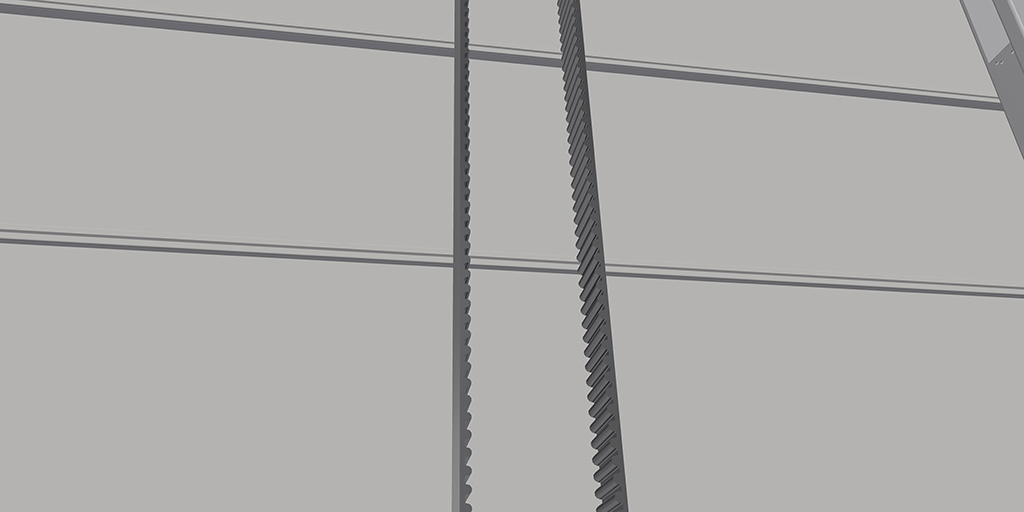

Tornado Belt - Gonvarri Machines      Вертикальное движение лифта осуществляется с помощью двух прочных зубчатых ремней.
Нажмите, чтобы увеличить изображение.

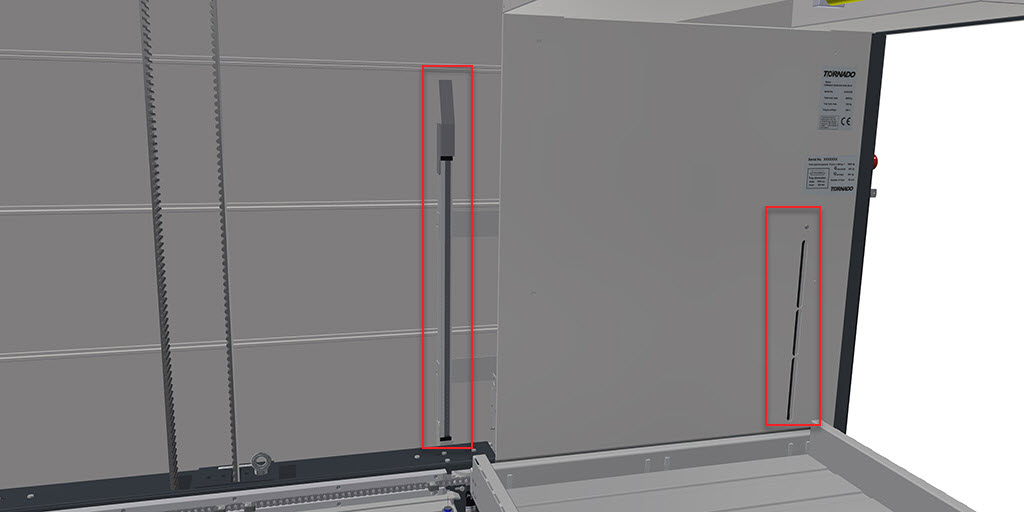

3. Height measurement / Измерение высоты / Безопасная световая завеса

Tornado-height-measurement      Устройство измерения высоты обеспечивает оптимальное использование пространства.
Нажмите, чтобы увеличить изображение.



4. Servo motor / Серводвигатель

Tornado-vertical-motor      Горизонтальное перемещение полки осуществляется сервомоторами.
Нажмите, чтобы увеличить изображение.

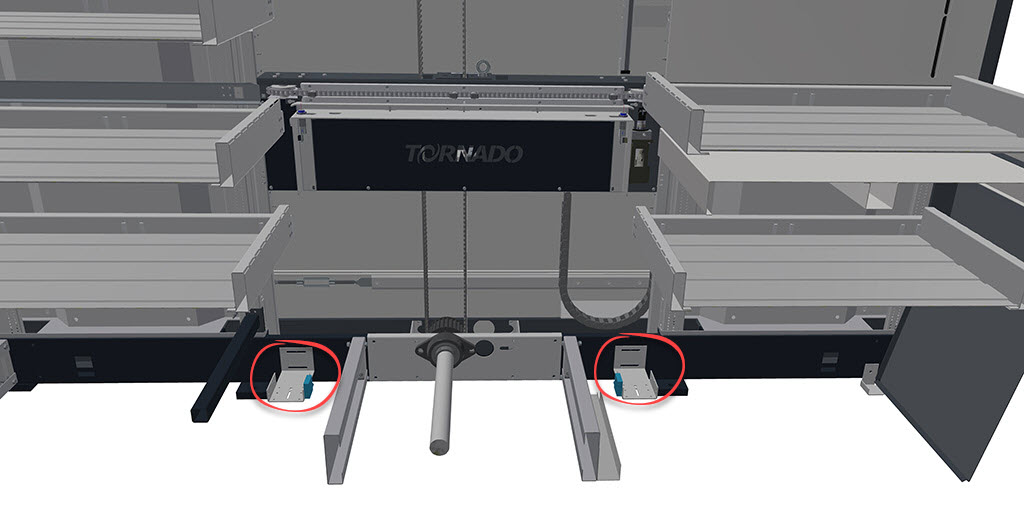

 5. Shaft sensor / Датчик шахты лифта

Tornado-servo-and-shaft-sensor      Датчик шахты лифта обеспечивает безопасную работу машины.
Нажмите, чтобы увеличить изображение.



6. Vertical motor / Вертикальный двигатель

Tornado-vertical-motor      Электродвигатель с реверсом для вертикального перемещения лифта.
Нажмите, чтобы увеличить изображение.



7. Cladding / Облицовочные панели

Tornado cladding - Gonvarrri MachineС системой, у которой аккуратный и красивый внешний вид намного приятнее работать. Дизайн системы может быть разработан в соответствии с индивидуальными требованиями клиента или под помещение, в котором она будет находиться – любого цвета и с любым логотипом.

Окраска облицовочных панелей доступна в любых цветах RAL. Также возможен выбор отделки окна выдачи. Боковые панели из органического стекла позволят любопытным заглянуть внутрь системы Tornado.

Облицовочные панели очень легкие, легко снимаются, благодаря чему техническое обслуживание становится быстрее и проще. Для обеих автоматизированных систем Paternoster и Tornado используются одинаковые панели, что позволяет двум разным системам выглядеть одинаково на вашем складе.

8. WMS TCPlus Software / Программное обеспечение WMS / TSPlus

Возможность полной интеграции WMS системы с любыми системами ERP обеспечивает максимальную функциональность. Больше информации о TCPlus вы можете узнать здесь.

9. PC based control system / Система управления на базе ПК

Система управления TCPlus работает на промышленном ПК, что дает несколько преимуществ по сравнению с традиционными ПК и системами хранения данных.

Большой цветной монитор с высоким разрешением входит в стандартную комплектацию. Вы можете выбрать размер экрана, который вы хотите. Программы работают под управлением операционной системы Windows, пользовательский интерфейс которой хорошо знаком всем.

Tornado можно легко подключить к локальной сети, а также можно соединить по сети несколько машин. Удаленная поддержка позволяет решать проблемы без необходимости посещать склад, что дает возможность клиенту получить помощь в течение нескольких минут.

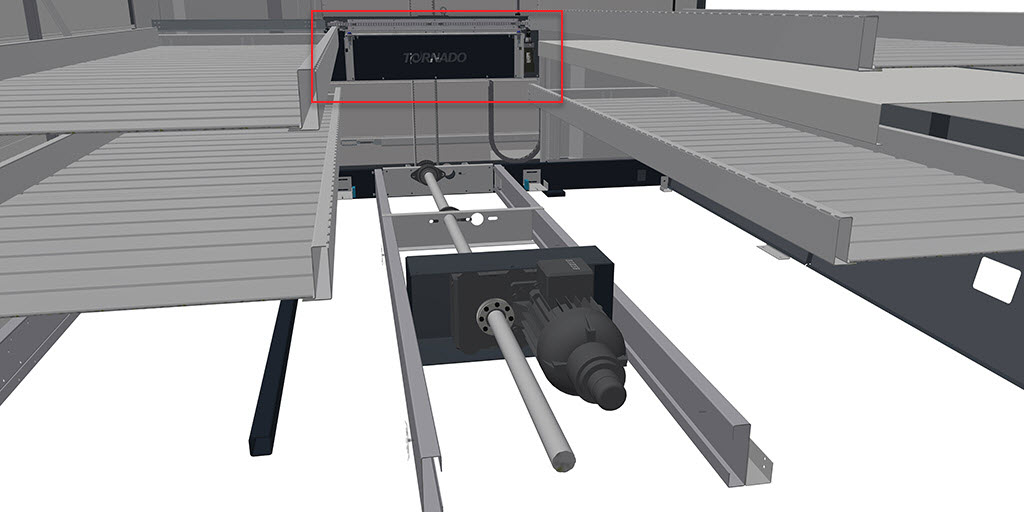

10. Lift system table / Система лифтового типа / стол

Tornado-servo-and-shaft-sensor      Одним из многих интересных решений в Tornado является лифтовая система.

Нажмите, чтобы увеличить изображение.

Продуманность конструкции позволила избавиться от тяжелого подъемного стола. Полки перемещаются вверх и вниз с помощью специальных захватов с левой и правой стороны машины. Вертикальное перемещение осуществляется с помощью зубчатых ремней, по одному с каждой стороны. Каждый ремень способен выдерживать нагрузку 9000 кг. Горизонтальное перемещение полок осуществляется цепью или ремнем.
